往复式耐磨试验仪的制作办法
技能领域:
本实用新型涉及工件耐磨试验装置,具体涉及一种往复式耐磨试验仪。
布景技能:
工厂加工的零件处理后有耐磨要求的需检测其耐磨性,目前一般采取的办法是手工用锉平磨,这样的缺点是手工办法力度把握不准,并且冲突的速度以及冲突的距离每次都不同,人工计数简单受搅扰出错,手工固定工件不稳定简单方位变动。以上这些问题导致冲突试验不能真实准确的反映工件的耐磨性
实用新型内容
根据以上现有技能的不足,本实用新型所要处理的技能问题是提供一种往复式耐磨试验仪,能够轻松准确的进行工件的耐磨性试验。本实用新型所述的一种往复式耐磨试验仪,包含工作台,工作台顶部设置有夹具和升降调理组织,升降调理组织的升降杆上固定设置有工件冲突组件,该工件冲突组件包含内置的电机,电机顺次衔接有曲轴和连杆,连杆下端固定设置有滑轨,滑轨上设置有滑块,滑块底部固定设置有锉刀支架,锉刀支架内置有锉刀,其间,锉刀与下方的夹具正对应;工作台内置有光电计数器以及与电机和夹具相连的操控电路,工作台表面设置有光电计数器操控面板、夹具操控开关、电机操控开关和电源开关。其间,锉刀优选为三角锉刀。当三角锉刀一个平面磨损后可更换到另外的两个平面上,提高了操作功率。夹具上优选设置有橡皮垫。既可以有用地固定工件,防止工件冲突进程中出现掉落,并且还能防止夹伤工件。夹具优选包含丝杆和夹块,丝杆的一端加工有正向螺纹,另一端加工有反向螺纹。经过丝杆的滚动来完成两个夹块同时相向运动,保证了长短不同工件的中心始终不变。本实用新型的工作进程为(I)开启电源开关,将光电计数器置零;(2)调理升降调理组织,将锉刀升起;(3)调理夹具操控开关,使夹具夹紧工件;(4)调理升降调理组织,降下锉刀,压紧工件;(5)设置光电计数器的计数次数;(6)开启电机操控开关,开端试验。本实用新型所具有的有益作用是冲突速度恒定,冲突力度和冲突次数都能有用的操控,能够真实的反映工件的耐磨性,大大提高了工作功率。

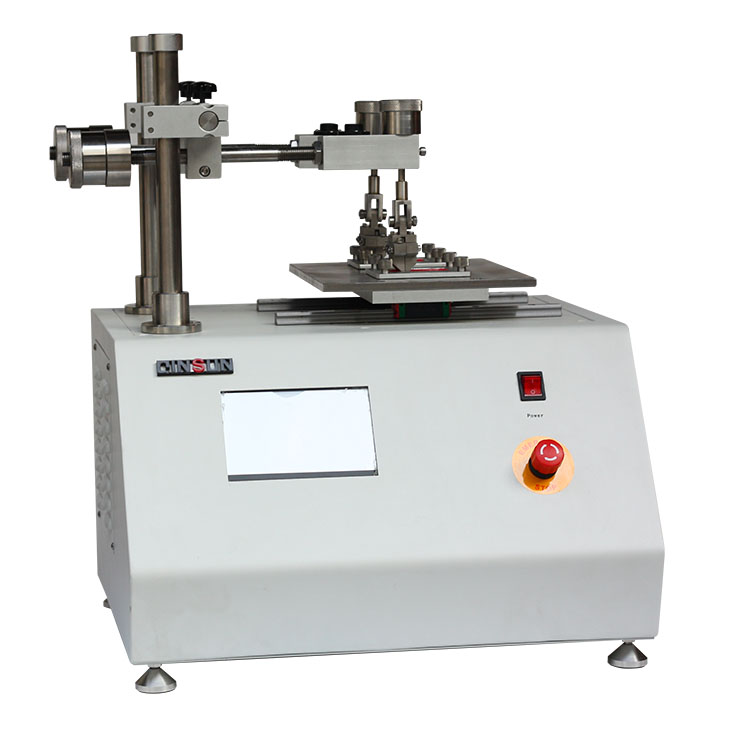

往复式耐磨试验仪
主要用途:
往复式磨耗机(往复式磨耗试验机)用于检测涂料、塑料、装饰织物、汽车内饰,立绒织物等的耐刮擦及耐磨耗性能。
独特的操作特性:
液晶屏控制并显示试验过程,可根据用户需求设置往复磨耗次数,运动行程,往复运动速度等参数。独特的摩擦臂设计,实现不同摩擦头的替换。根据杠杆平衡原理精确控制压力的实施。充分满足不同标准对于摩擦形式、摩擦头、压力等的不同要求。试验时,测试样品被固定在水平的样品台上,在规定的磨料和负载下随着样品台的水平移动而被磨耗。测试臂的另一端配以砝码来保持测试臂的平衡,以确保样品表面负载的精确性。磨料和负载架高度可调,以适合不同高度样品的测试。
仪器原理:
测试的产品被固定在水平的台面上,在规定的磨料和负载下随着水品台的水平移动而被磨耗。运用杠杆的原理,测试臂的另一端配合砝码来保持测试臂的平衡,以确保样品表面负载的精确性和测试结果的可靠性。磨料和负载架高度可调,以适合不同高度样品的测试。另外可以根据客户的不同要求,运用不同的摩擦介质来测试不同产品的耐磨耗性。
