摩擦计


摩擦计
摩擦计可以进行精确和可重复的摩擦磨损测试。测试可以在旋转和线性模式,符合ISO和ASTM标准下进行。本产品设计的核心,配有20比特的位置编码器的高品质马达,摩擦计的旋转速度范围从0.01-2000rpm。
速度可以采取一个分步跳跃或以连续的方式快速改变。这是对于获得斯特里贝克曲线或研究静态系数的行为是非常有用的。在指定的时间和位置(> 0.006°)间隔数据可以准确地记录。该电机还具有一个集成的自校正系统,保证速度可以保持通过时间校准。

以匹配实际环境的条件下,摩擦计带有一个丙烯酸外壳和连接阀来引入惰性和其它气体来实现受控环境的标准。可选择一个加湿器和除湿模块来对湿度水平进行精确控制。一个大的可移动的烤箱在旋转测试时温度可调至高达900℃。此外,测试也可以在全浸进行磨损和/或腐蚀的研究。润滑系统可以通过滴或液体连续喷雾来下降。加热探针也可用于将提供控制的液体加热至150℃。

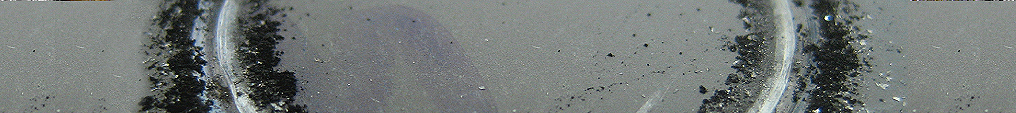

为了精确测量磨痕量,一个非接触式光学轮廓仪模块被用来量化磨损速度以快速和方便的方式而无需移动样本。这展示了在同样测试中测得不同磨损速度的独特功能。选择移动成像可以记录在测试前后的样品表面情况。因为摩擦试验往往需要较长时间,并且需要持续的和开放的区域,一个专用的摩擦计,优选到的所谓的“通用”的测试系统。坚实高质量的设计使得Nanove公司在行业内提供的质保时间是最长的。

仪器
微摩擦计
    负载从100mN-40N、微精度高、线型和旋转模式、广泛的环境条件、持续开放的平台
  宏摩擦计
    负载从0.5N-500N、最坚实的设计、准确测量高负载摩擦、广泛的几何测试
  T3/自动纳米至微米磨损测试
    价格低、全自动触摸屏、紧凑的设计、首次生产
应用
Nanovea摩擦计可以测量单个系统上的旋转和线性摩擦磨损,温度,气氛和液体控制等情况下。摩擦学是在几乎所有的行业是一个重要的研究,包括汽车,航空航天,冶金,机械加工,涂料,医药,生物医学,环境和其他许多领域


选择:
  • 旋转固定台(在ASTM G99和交替的圆周运动下测试)
  • 线性组件总成(满足ASTM G133线性往复测试)
  • LVDT系统可以进行磨损深度测量
  • 非接触式光学轮廓仪模块的磨损跟踪测量
  • 完整的润滑模块(模式:一滴一滴模式)
  • 液体润滑测试杯
  • 液体可加热至150℃
  • 摩擦-腐蚀工具
  • 电接触测量
  • 湿度控制系统(加湿器、干燥器和湿度控制器)
  • 温度模拟系统
  • 高温金属板(可达300℃)
  • 高温模块(烤箱700℃,测试点625℃)
  • 高温模块(烤箱1000℃,测试点900℃)
  • 数字移动成像系统
  • 三维分析的光学分析器

特点:
旋转 微米
最大负载 40N 200N/500N
法向力 (1)1N,(2)2N,(1)5N,(1)10N,(1)20N (2)5N,(2)10N,(1)20N,(1)50N,(1)100N
负载分辨率 30mN 125mN
旋转速度 0.01-2000rpm 0.01-2000rpm
最大扭矩 1.27N m 18.6N m
最大摩擦力 +/-20N +/-125N  /+/-250N
摩擦分辨率(理论) 0.6mN 3.81mN/7.63mN
摩擦分辨率 0.75mN 4.75mN/9.5mN
控制半径的X轴电动表 50mm 50mm
X轴半径的分辨率 2.5μm 0.25μm
仪器尺寸 60×39×62cm 94×95×58cm
重量 67Kg 185Kg
圆盘大小 100mm 100mm

线性:
  线性速度:可达140mm/s,行程长度:0-35mm(可调),全行程频率:2Hz,最大频率:40Hz
LVDT深度
  最大位移:1mm,分辨率(本底噪声):0.1μm
高温旋转:
  最高温度:700-1000℃(精度+/-1℃)、烤箱尺寸:250mm×70mm
线性高温:
  最高温度:300℃(精度+/-1℃)
润滑杯:
  线性杯内尺寸:54×90×40、旋转杯内尺寸:100×30mm
液体加热:
  最高温度:350℃(精度+/-1℃)
电阻接触探测器:
  最大电阻:0-1000MΩ
光学轮廓:
  最大扫描长度:50mm
  高度范围:100μm
  高度分辨率:1.2nm
  横向分辨率:3μm
数字移动成像:
  分辨率:1280×1024(130万像素)
  放大倍数:10x-230x
